Oprava přepínače On/Off na fotopasti LTL Acorn 6210M

Nezaměřovat se v servisu pouze na úzký okruh elektroniky, ale mít širší záběr, občas znamená dostat se k opravám zajímavých zařízení. Jedno takové "zpestření" jsem měl celkem nedávno. Zákazník přinesl na servis fotopast s relativně banální závadou - poškozeným přepínačem sloužícím pro zapínání a vypínání fotopasti. 📷

Fotopast LTL Acorn 6210M jsem převzal do opravy v domnění, že nejtěžší práce bude její rozebrání, abych se k poškozenému přepínači dostal. Ještě před samotnou demontáží jsem zkusil pohnout zbylým kusem plastu v přepínači pomocí pinzety. Musel jsem vyvinout značnou sílu, abych přepínač posunul do jiné polohy. Nebylo tak divu, že se plastová páčka posuvníku ulomila.

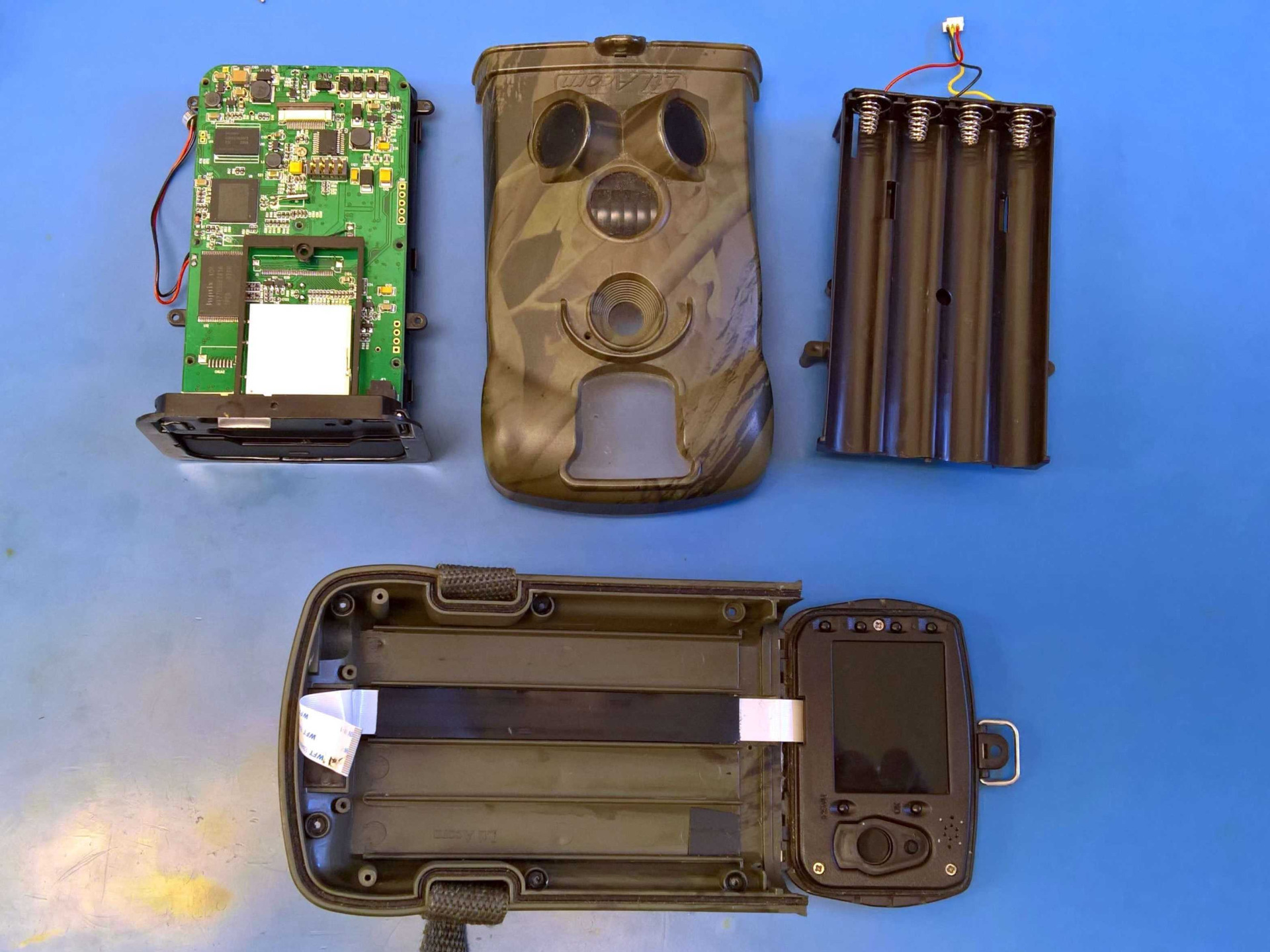

Rozdělání fotopasti bylo poměrně přímočaré, musel jsem dávat pozor pouze na flex kabel vedoucí do předního panelu. Bez použití pájecí stanice se však dostanete maximálně po sundání vnějších krytů. Poté je potřeba odpájet kontakty držáků tužkových baterií a následně několik drátků.

Větší oříšek bylo vyjmutí poškozeného přepínače ven z desky plošných spojů. 🫠 Ačkoli jsem měl ze všech pinů a úchytů odstraněn cín (byl jsem o tom přesvědčen), konektor ne a ne dolů. Po několikaminutovém boji se mi nakonec podařilo konektor sundat. A jaká byla příčina této komplikace? Výrobce neudělal do desky dostatečně velké otvory pro krajní nožky těla přepínače a místo toho tam konektor nasadil silou. V kruhových otvorech byly jasně patrné zářezy od nožek konektoru. 🤦‍♂️

Nu, co už. Výrobce nějak výrábí a my se s tím musíme smířit a akceptovat někdy složitější postupy oprav. Bohužel, tímto však trápení nekončilo.

Nalezení totožného třípolohového přepínače byla druhá, a také nejdelší část celého tohoto servisu. Po úmorném prohledání x stránek velkoprodejců s přepínači jsem zjistil, že totožný přepínač neexistuje. Výrobce si přepínač zjevně nechal vyrobit na zakázku. Proč? Zřejmě kvůli nemožnosti fotopast opravit a nutnosti koupit si druhou. A to jen kvůli banalitě! Našel jsem jen přepínače velmi blízké tomu původnímu. Ad 1) byly o pár milimetrů větší a ad 2) měly páčku otočenou na druhou stranu. Nakonec jsem si řekl, že je vyzkouším a pár jsem jich koupil.

Co všechno bylo nutné po obdržení nových přepínačů udělat, aby přepínač pasoval do desky fotopasti? Nejprve sundat kovový kryt celého přepínače, otočit celý vnitřní mechanismus na druhou stranu, nasadit kovový kryt zpět, upevnit ho k desce s piny, a poté zabrousit nožky k uchycení do desky plošných spojů tak, aby zapadly do původních otvorů a daly se zapájet. 👌

Po provedení všech zmíněných úprav a připájení konektoru na jeho pozici jsem mohl spokojeně říct, že celá práce měla smysl a dílo se zdařilo. Páčka pro přepínání je sice nyní u spodního okraje výřezu (původní byla u horního okraje), jde s ní však krásně a lehce přepínat mezi polohami. To je zapříčiněno hlavně tím, že daný přepínač používá jiný princip zajištění konkrétní polohy než přepínač původní.

Jako u všech zařízení, která opravuji, i zde jsem provedl záverečné testování, abych se ujistil, že je fotopast stoprocentně funkční. 💯 To se potvrdilo, a mohl jsem tak kontaktovat zákazníka s positivní zprávou, že má fotopast LTL Acorn 6210M opravenou a nemusí kupovat novou.

Samotný zákazník mi potvrdil, že přepínání jde po opravě mnohem snadněji, než když  byla fotopast nová. Výrobce by se tak mohl do budoucna zamyslet nad používaným typem přepínačů a nahradit je kvalitnějšími.

✨ Opraveno! ✨
